強力分級破碎機是一種新型節能的破碎設備，其采用新型的傳動結構、齒輥結構和新型材料，大大提高了破碎機的處理能力、自動化水平和可靠性。該種破碎機在礦山、冶金、化工、煤礦等行業中對脆性塊狀物料的粗、中碎作業中應用非常廣泛。本文將以FP5216B強力分級破碎機為例，詳細介紹這類破碎機的結構。

強力分級破碎機

FP5216B強力分級破碎機采用單電動機拖動，二級弧齒錐齒輪，斜齒圓柱齒輪減速器減速，兩齒輥軸用斜齒圓柱齒輪傳動，噪聲小，抗磨損能力強。強力分級破碎機由以下幾部分組成：原動機、傳動機構、減速裝置、主機、破碎機構等。

1）原動機

原動機采用電動機拖動，增加了破碎機的使用范圍。對遠離供電線路或經常更換工作場地的用戶來說，這種原動機極其方便。

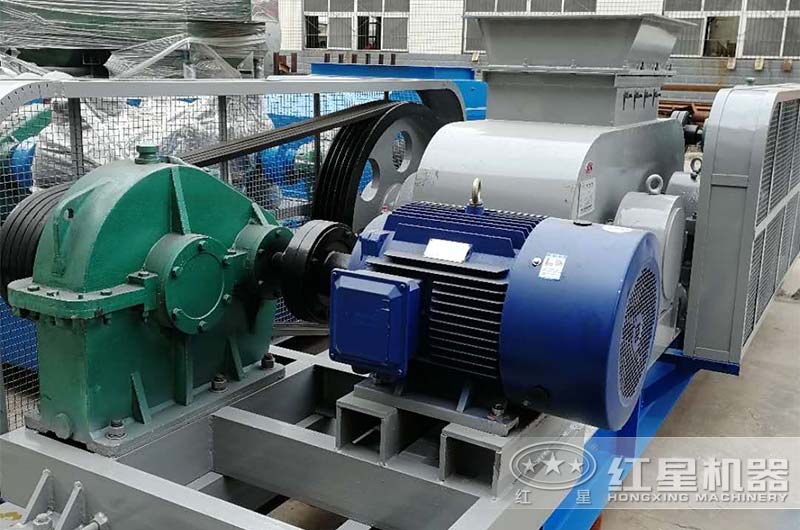

電動機

2）傳動機構

采用YOX液力聯軸器傳動，可以使原動機的工作更加平穩且具有過載保護作用。

3）減速裝置

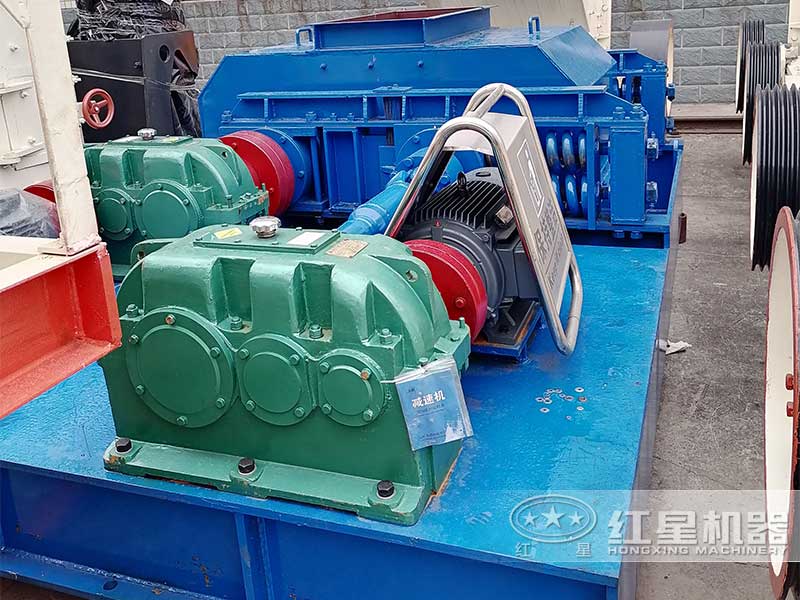

強力分級破碎機配有專用的減速器，能夠傳送強大的動力，同時又有足夠長的壽命。該減速器結構緊湊、安裝方便，直接用螺栓固定在底座上。電動機和減速器通過罩在液力聯軸器外面的金屬殼聯接，形成了一個有機的整體。

4）主機

強力分級破碎機的主機設計成熟、工藝性好、互換性強。

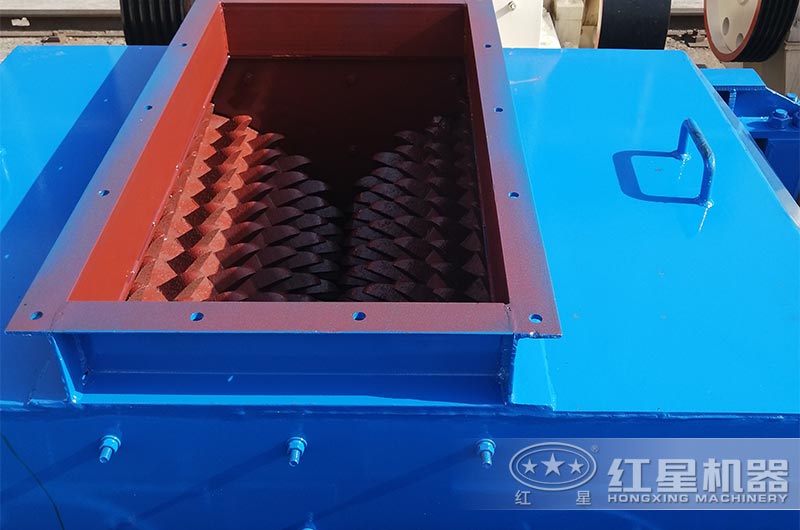

破碎構件

5）破碎機構

破碎機的核心部分是粗破碎輥和 破碎輥。粗破碎輥粗由軸、齒環、齒套和鍵組成。軸按照同系列較大傳遞功率確定直徑，齒環數由生產能力和箱體布置面積確定，齒環上的齒套做成嵌套式。齒套又分為標準型和重型兩種，適用于不同物料。輥齒磨損后可用耐磨焊條補焊或更換齒套修復。

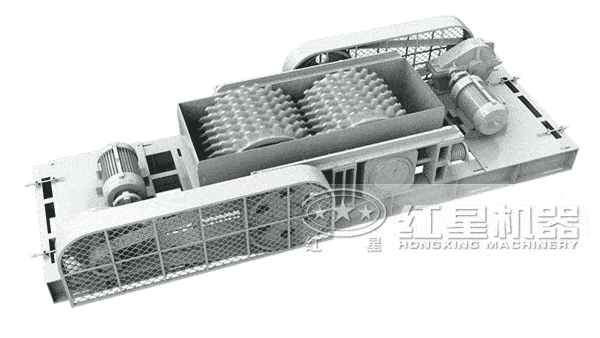

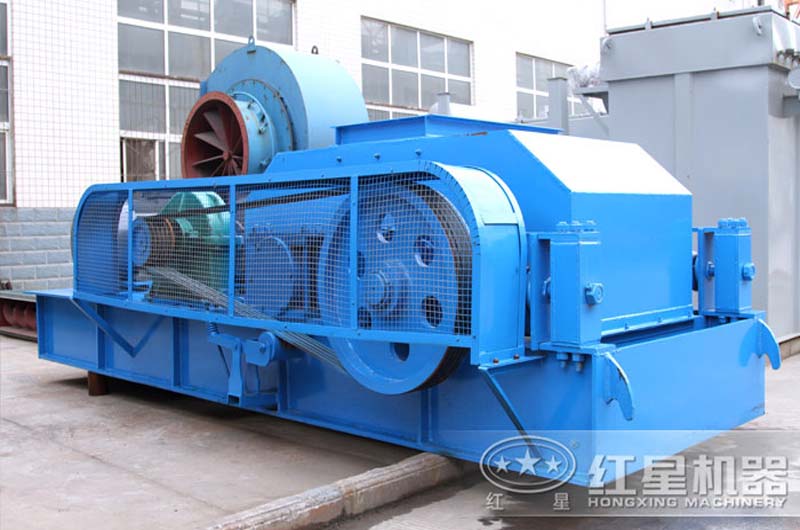

FP5216B強力分級破碎機

破碎輥由齒板、齒板架、砧板、弓形板和調整螺栓組成。齒板架和齒板采用全新的結構形式，克服了老式破碎機的缺點，在強度和穩定性上大大加強。其弓形齒板上有一半圓弧與齒板架配合，由其來承擔上作壓力。這種結構穩定牢固強度高，能承受強大的工作力，所以破碎機能夠破碎堅硬的巖礦物料。

破碎輥輪
