水槽長度: ≤3000-14300mm
螺旋直徑: 300-3000mm
應用范圍: 廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥。
螺旋分級機是選礦過程中重要的選礦設備之一，一般與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥。螺旋分級機主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋幾種分級機，應用最多的是高堰式和沉沒式螺旋分級機。

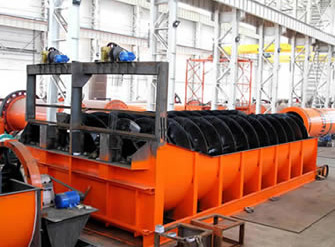

單螺旋分級機，分級機生產車間
分級機廣泛用于選礦廠，主要用在分流進廠選礦，球閉環流程或重力用于礦石品位和優良粘土，金屬顆粒和紙漿的大小分類選礦工藝，洗滌作業中的脫泥、脫水等作業。
.jpg)

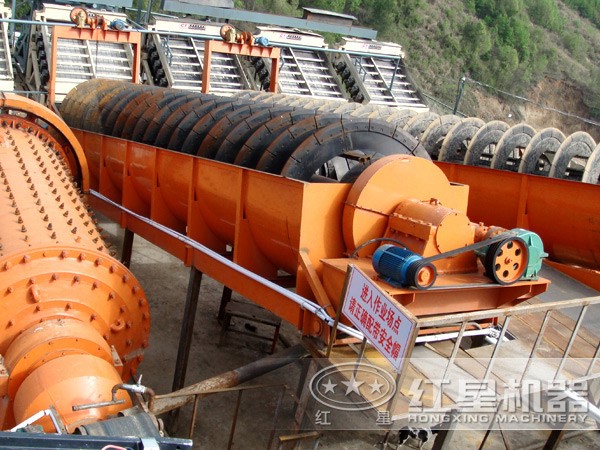

河南螺旋分級機選礦工作現場
分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。
分級機性能特點 | |
| 1、螺旋軸的入水頭，軸頭，采用生鐵套，操作可靠，洗選效果好。 | 2、分級粒度細，可以滿足客戶的不同需求，返砂率高。 |
| 3、底座采用槽鋼，機體采用鋼板焊接而成，質量好耐磨性高。 | 4、該分級機采用瓦片內襯，維修率非常低，易損件耐用性更高。 |

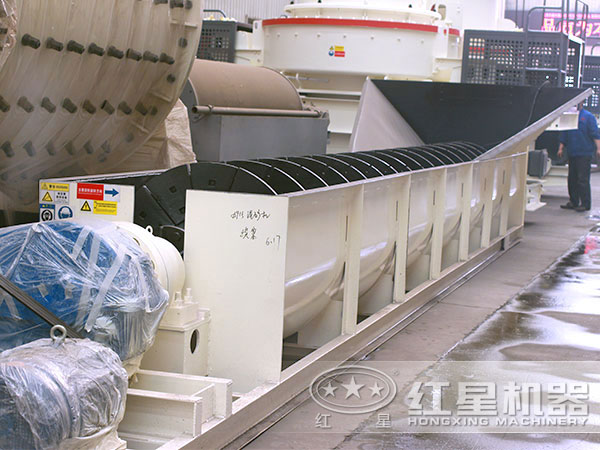

雙螺旋分級機，紅星機器螺旋分級機
分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。
我公司一直把質量作為企業發展的標準，努力為用戶打造優越、低廉、環保的設備，這款設備不僅具有十分好的的性能及結構優勢，而且螺旋分級機的價格也十分的經濟實惠，能為選礦廠節省很多的投資成本，提高整體的效益?？傊?，選購我公司的螺旋分級機，一定會為您帶來意向不到的驚喜與收獲，不會讓您失望。如果您對這款設備還有其他方面的疑問，歡迎您隨時蒞臨我公司考察選購，我們將竭誠為 。
| 型號 |
螺旋直徑(mm) |
水槽長度(mm) |
螺旋轉速(r/min) |
處理量（t/d） |
電動機功率（kw） |
外形尺寸（mm≤） |
總重（t） |
||||
| 按返砂 |
按溢流 |
傳動用 |
升降用 |
長 |
寬 |
高 |
|||||
| FG-3 |
300 |
3000 |
12-30 |
80-150 |
20 |
1.1 |
---- |
3850 |
490 |
1140 |
0.7 |
| FG-5 |
500 |
4500 |
8-12.5 |
135-210 |
32 |
1.1 |
---- |
5430 |
680 |
1480 |
1.9 |
| FG-7 |
750 |
5500 |
6-10 |
340-570 |
65 |
3 |
---- |
6720 |
980 |
1820 |
3.1 |
| FG-10 |
1000 |
6500 |
5-8 |
675-1080 |
110 |
5.5 |
---- |
7590 |
1240 |
2380 |
4.9 |
| FC-10 |
8400 |
675-1080 |
85 |
7.5 |
---- |
9600 |
1240 |
2680 |
6.2 |
||
| FG-12 |
1200 |
6500 |
4-6 |
1170-1870 |
155 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
| FC-12 |
8400 |
1170-1870 |
120 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11.0 |
||
| 2FG-12 |
6500 |
2340-3740 |
310 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
||
| 2FC-12 |
8400 |
2340-3740 |
240 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
||
| FG-15 |
1500 |
8300 |
4-6 |
1830-2740 |
235 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
| FC-15 |
10500 |
1830-2740 |
185 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
||
| 2FG-15 |
8300 |
2280-5480 |
470 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
||
| 2FC-15 |
10500 |
2280-5480 |
370 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
||
| FG-20 |
2000 |
8400 |
3.6-5.5 |
3290-5940 |
400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
| FC-20 |
12900 |
3210-5940 |
320 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
||
| 2FG-20 |
8400 |
7780-11880 |
800 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
||
| 2FC-20 |
12900 |
7780-11880 |
640 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
||
| FG-24 |
2400 |
9130 |
3.67 |
6800 |
580 |
15 |
3 |
11650 |
2910 |
4970 |
26.8 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 | ||
