隨著科學(xué)技術(shù)的發(fā)展，黃金的用途越來(lái)越廣，消耗量也越來(lái)越大，易處理金礦石日益減少，品位低、細(xì)粒浸染、雜質(zhì)含量高和難選冶的金礦石已成為我國(guó)黃金生產(chǎn)的主要原料。為了進(jìn)一步提高選廠處理量，為企業(yè)創(chuàng)造更大的經(jīng)濟(jì)效益，對(duì)金礦選礦工藝進(jìn)行優(yōu)化分析。

一、原礦性質(zhì)

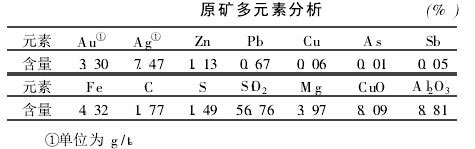

金礦礦石性質(zhì)是含金多金屬硫化礦。礦物主要為鉛鋅礦物、黃鐵礦等，礦石構(gòu)造以脈狀構(gòu)造為主，稀疏浸染狀、致密浸染狀次之，礦石主要為自形、半自形、它形粒狀結(jié)構(gòu)、乳濁結(jié)構(gòu)等，還伴生有銀、銅、鉛、鋅等金屬。原礦多元素分析見(jiàn)下表。

二、選礦工藝改造及應(yīng)用實(shí)踐

1、選礦工藝改造優(yōu)化

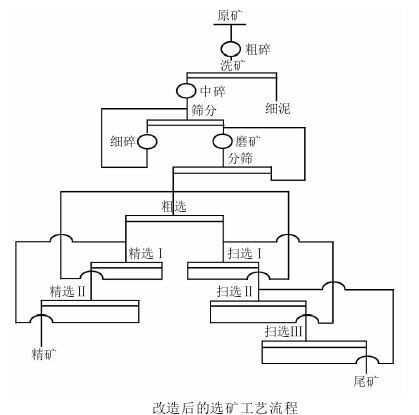

針對(duì)原選礦工藝的弊端和在選礦過(guò)程中出現(xiàn)的一系列問(wèn)題， 結(jié)合現(xiàn)場(chǎng)實(shí)際對(duì)原選礦工藝進(jìn)行改造和優(yōu)化，認(rèn)為：將碎礦原“二段一閉路”改為“三段一閉路加洗礦”工藝，以減小碎礦產(chǎn)品粒度和提高選礦處理能力；將原球磨機(jī)磨礦濃度（礦漿中所含固體物料的質(zhì)量分?jǐn)?shù)）提高10%左右，即設(shè)定磨礦濃度為79%左右，同時(shí)適當(dāng)提高球磨機(jī)中小粒徑鋼珠的比例；將螺旋分級(jí)機(jī)的溢流濃度（輕物料的質(zhì)量分?jǐn)?shù)）提高至35%，－0.074mm的粒級(jí)產(chǎn)品占65%以上，同時(shí)通過(guò)適當(dāng)降低分級(jí)機(jī)溢流堰來(lái)降低球磨機(jī)運(yùn)行負(fù)荷；適當(dāng)優(yōu)化浮選工藝，采用浮選機(jī)增加一次尾礦掃選，改為“一粗、三掃、二精”，以提高金總回收率，改造后的選礦工藝流程如下圖所示；脫水工藝不變，進(jìn)一步降低精礦水分；優(yōu)化藥劑制度，降低原藥劑使用量，確定藥劑制度為丁基黃藥0.12kg/t、丁基銨黑藥0.06kg/t、松油醇0.02kg/t；同時(shí)添加石灰，確定石灰用量為0.5kg/t，石灰添加地點(diǎn)確定為球磨機(jī)中，可以起到降低氰化物消耗量和提高堿處理能力。

2、改造后的工藝應(yīng)用實(shí)踐

對(duì)原有選礦工藝進(jìn)行改造后，各項(xiàng)指標(biāo)都得到了優(yōu)化，選礦處理量提高至10萬(wàn)t/年，為原處理量的3倍以上；精礦金品位（金的質(zhì)量分?jǐn)?shù)）提高至81.52g/t，相比于原工藝提高了4.26g/t；尾礦金品位（金的質(zhì)量分?jǐn)?shù)）為0.31g/t，相比于原工藝降低了0.15g/t；金回收率提高至86.13%，相比于原工藝提高了6.07%；適當(dāng)增加了石灰用量，但丁基黃藥、丁基銨黑藥、松醇油等藥劑消耗都有所降低。

我公司作為大型的金礦選礦設(shè)備生產(chǎn)廠家，在選金方面積累多年的經(jīng)驗(yàn)，針對(duì)不同選金難題能夠根據(jù)客戶需求及實(shí)際情況合理制定選礦工藝，歡迎前來(lái)咨詢了解，咨詢電話0371-67772626。
